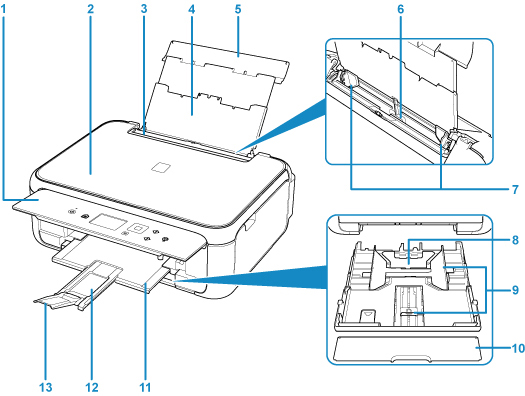

Näkymä edestä
- (1) käyttöpaneeli
-
Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja.
- (2) asiakirjakansi
- Aseta alkuperäinen asiakirja tasolle avaamalla asiakirjakansi.
- (3) syöttöaukon kansi
-
Estää vieraiden esineiden putoamisen syöttöaukkoon.
Avaa kansi paperiohjainten kohdistamista varten ja sulje se ennen tulostusta.
- (4) paperituki
- Avaa kansi, kun lisäät paperia takalokeroon.
- (5) takalokeron kansi
- Avaa tämä, kun asetat paperia takalokeroon.
- (6) takalokero
-
Lisää paperi tähän. Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.
- (7) paperiohjaimet
- Työnnä ohjain paperipinon molempia reunoja vasten.
- (8) kasetti
-
Aseta kasettiin A4-, B5-, A5- tai Letter-kokoista tavallista paperia ja työnnä se tulostimeen.
- (9) paperiohjaimet
- Työnnä ohjain paperipinon oikeaa/vasenta/etureunaa vasten.
- (10) kasetin kansi
- Irrota, kun lisäät paperia kasettiin.
- (11) paperin luovutustaso
- Tulostettavat paperit tulevat ulos tästä. Vedä luovutustaso ulos ennen tulostamista.
- (12) paperin luovutustuki
- Avaa tuki tulostetun paperin tueksi.
- (13) luovutustason jatke
- Avaa tulostetun paperin tueksi.

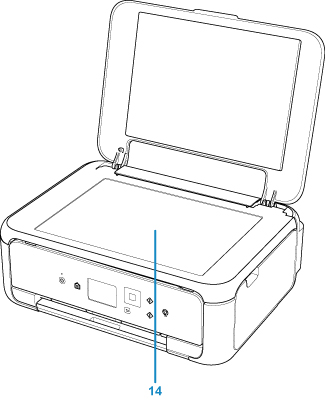

- (14) taso
- Aseta alkuperäinen asiakirja tähän.
